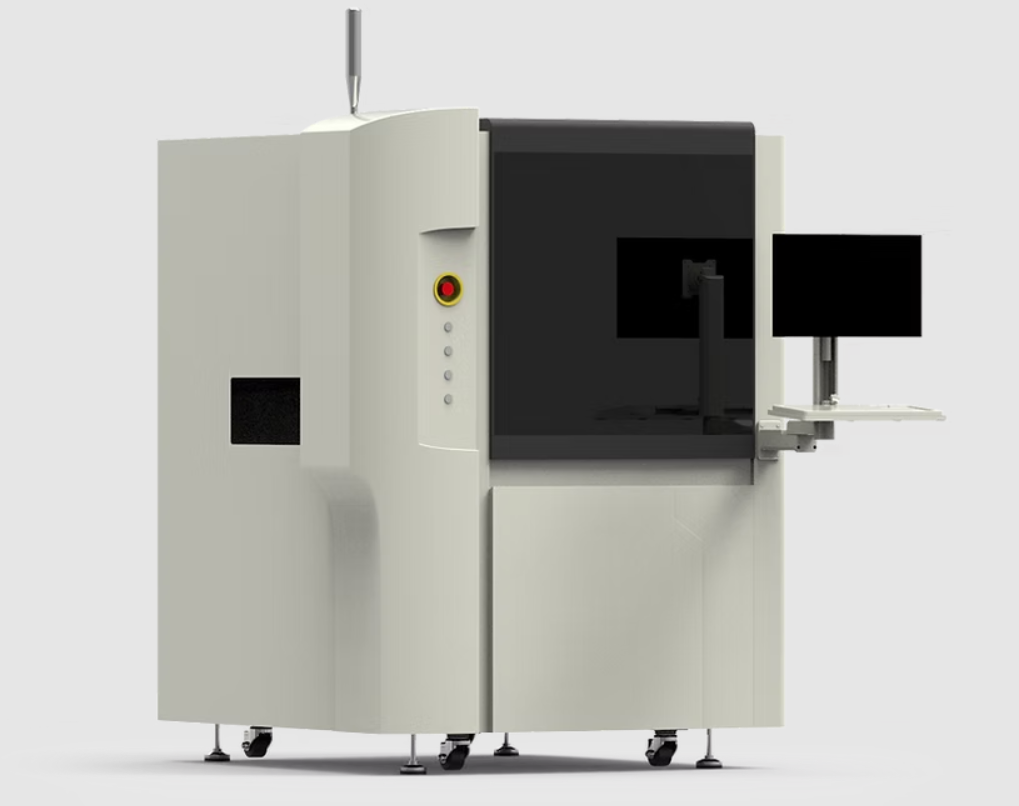

rLSR Rework — 激光選擇性回流返修系統
適用于 Mini/Micro LED 及半導體元件的精準激光返修

產品名稱

產品簡介
rLSR 激光選擇性回流（Laser Selective Reflow）返修系統是一款專為 Mini/Micro LED 以及各類半導體元器件設計的高精度返修設備。它利用 區域激光（Area Laser）加熱技術，在無需加熱整板的情況下，對基板上有缺陷的元件進行精準拆除，并快速更換為新的元件，有效避免熱損傷，確保其他元件和基板的安全。

核心功能

1. 缺陷元件拆除

   • 精準鎖定有缺陷的 Mini/Micro LED、半導體芯片或其他表面貼裝元件

   • 無機械應力拆卸，減少對 PCB 和周邊元件的損害

2. 元件更換

   • 支持自動或手動貼裝新元件

   • 保證焊點可靠性與一致性

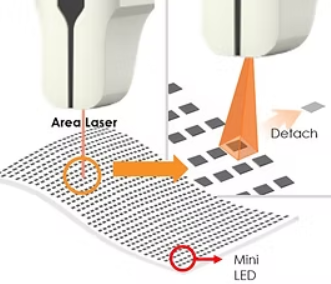

3. 區域激光加熱技術（Area Laser）

   • 僅對目標區域加熱，避免整板受熱變形

   • 高熱效率，快速達到所需溫度曲線

4. 高精度光學定位系統

   • 配備高清相機，實現微米級對位

   • 適應高密度、小尺寸封裝

5. 實時監控與反饋

   • 實時溫度監測（IR Camera）

   • 光束尺寸與功率可調

   • 可記錄返修數據，便于質量追溯

適用范圍

• Mini/Micro LED 模組

• 半導體功率器件

• 高精度傳感器封裝

• 熱敏基板及高價值 PCB 的元件更換

優勢特點

• 非接觸式返修，減少機械損傷

• 熱影響區小，保護周邊元件

• 可針對單顆元件進行返修，提高良品率

• 模塊化設計，可與自動化生產線集成

• 支持 MES / SMEMA / EIP / DFS 等智能制造接口

典型參數（示例）

• 光束尺寸：100 × 300 μm（可調）

• 激光功率：30 ~ 200 W（可調）

• 光束均勻性：> 90%

• PCB 尺寸：最大 400 × 700 mm（含載具）

• 芯片尺寸范圍：100 × 150 μm ~ 600 × 600 μm

• 外形尺寸：1,300 × 2,200 × 1,800 mm
