生產性能大幅提升。
高速高質量靈活的生產線解決方案
吸取/貼片監視 對應*1 |
|
 |
 |
|
|
?
|
|
|
|
| ■ |
元件貼裝速度 |
| |
芯片元件:52,000CPH（最佳條件）*2 |
| |
IC元件：14,000CPH(IC)*3 |
| |
| ■ |
元件尺寸 : 0402（1005）芯片～50mm方形元件*4 |
| |
0402（英制01005）芯片 ～50mm方形元件 / 50 ×180㎜*5 |
| |
| ■ |
基板尺寸: |
| |
單軌道傳送:
50×50～610×590 / 905×590mm（2次傳送） |
| |
雙軌道傳送:
50×50～360×250㎜/360x450mm（單軌道傳送） |
| |
| ■ |
貼片頭的規格 |
| |
6x6個吸嘴的貼片頭 |
| |
3x3個吸嘴的貼片頭*6 |
|
| ■ |
可對應雙軌道生產*6 |
|
| ■ |
橫寬1.25m的省空間設計 |
|
| ■ |
標準配備吸取/貼片監視器檢查功能
實現了更高的品質 *1 |
|
| ■ |
通過更換貼片頭，可以構建適應生產品種變化的最佳生產線 |
|
| ■ |
通過無停頓圖像識別實現了高速貼片 |
| |
| ■ |
對應超高元件、大型元件、大型基板 |
| |
| ■ |
新型矩陣式托盤服務器TR8S 提高了元件的對應能力和生產性。 |
| |
|
*1 只對應RX-6B 6個吸嘴的貼裝頭
*2 RX-6R
*3 選件
*4 RX-6R/RX-B 6x6個吸嘴的貼裝頭
*5 RX-B 6x3個吸嘴的貼裝頭
*6 只對應RX-6B |
|
|
|
|
 |
| |
| |
|

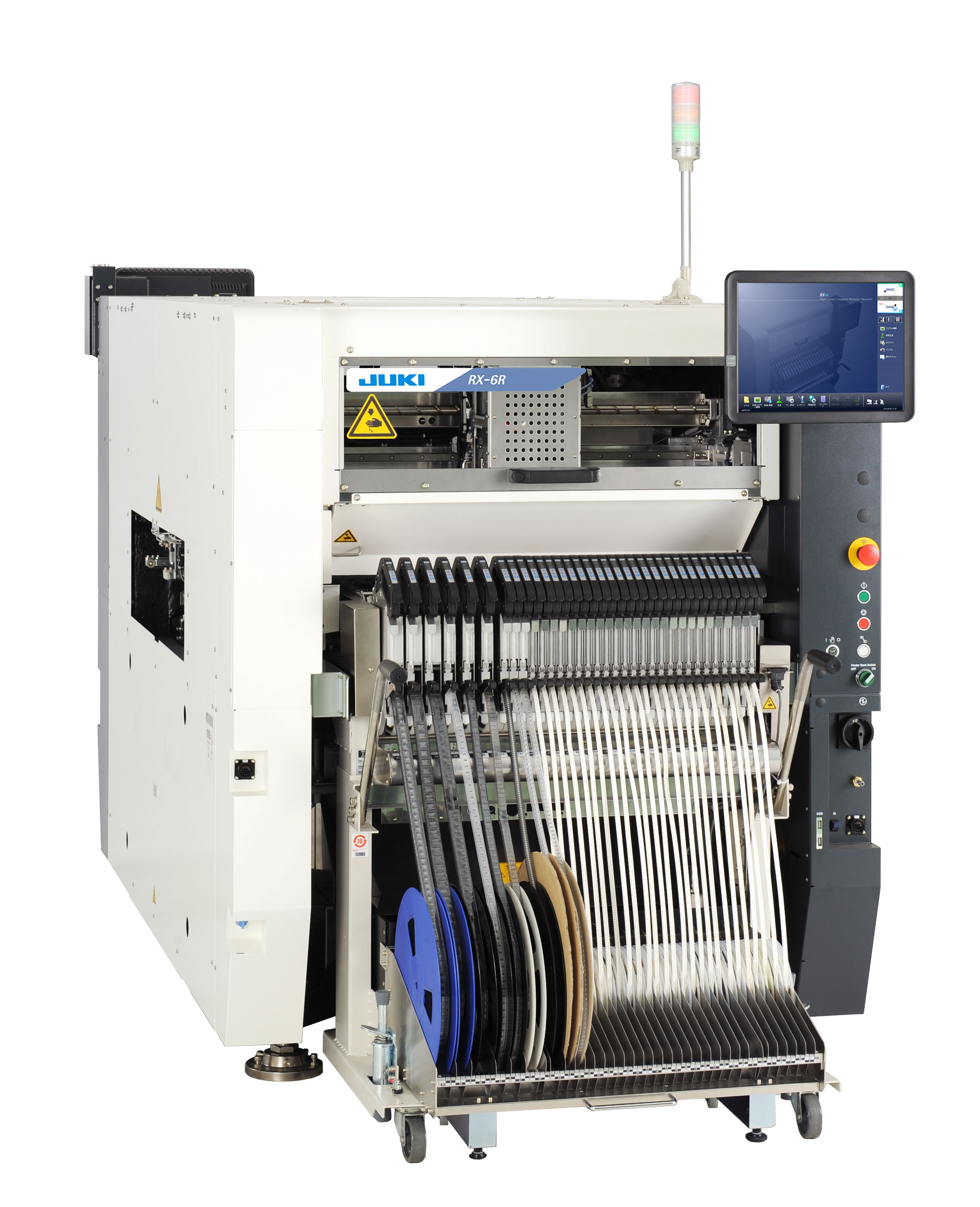

高速模塊貼片機?。遥兀叮?/strong> |
| 基板尺寸 |
單軌道傳送 |
50×50～610×590/905×590㎜（2次傳送） |
| 雙軌道傳送 |
- |
| 元件高度 |
6/12/20㎜ |
| 元件尺寸 |
激光識別 |
0402～□50mm |
| 圖像識別*2 |
標準攝像機 |
□3mm～□33.5㎜ |
高分辯率攝像機
(均為選購件) |
1005～□24㎜ |
|
元件貼裝速度 |
芯片元件 |
最佳條件*3 |
52,000CPH |
| IC*4 |
14,000CPH |
|
元件貼裝精度 |
激光識別 |
±0.04mm（Cpk≧1）*5 |
| 圖像識別*2 |
±0.04mm |
| 元件貼裝種類 |
最多160種
（換算成8mm帶 (使用電動式雙軌帶式供料器時)） |
|
| |
| |
|
高速模塊貼片機?。遥兀叮隆。?×6 個吸嘴的貼片頭） |
| 基板尺寸 |
單軌道傳送 |
50×50～610×590/905×590㎜（2次傳送） |
| 雙軌道傳送 |
50×50～360×250㎜*1 |
| 元件高度 |
6/12/20/25/33㎜ |
| 元件尺寸 |
激光識別 |
0402～□50mm |
| 圖像識別*2 |
標準攝像機 |
□3mm～□33.5㎜ |
高分辯率攝像機
(均為選購件) |
1005～□20㎜ |
| 元件貼裝速度 |
芯片元件 |
最佳條件*3 |
42,000ＣＰＨ |
| IC*4 |
14,000CPH |
| 元件貼裝精度 |
激光識別 |
±0.04mm（Cpk≧1） |
| 圖像識別*2 |
±0.04mm |
| 元件貼裝種類 |
最多160種
（換算成8mm帶 (使用電動式雙軌帶式供料器時)） |
|
| |
|
高速模塊貼片機?。遥兀叮拢?×3 個吸嘴的貼片頭） |
| 基板尺寸 |
單軌道傳送 |
50×50～610×590/905×590㎜（2次傳送） |
| 雙軌道傳送 |
50×50～360×250㎜*1 |
| 元件高度 |
6/12/20/25/33㎜ |
| 元件尺寸 |
激光識別 |
0402～□33.5mm |
| 圖像識別*2 |
標準攝像機 |
□3mm～□100㎜/50×180㎜ |
高分辯率攝像機
(均為選購件) |
1005～□48㎜/24×72㎜ |
| 元件貼裝速度 |
芯片元件 |
最佳條件*3 |
34,000ＣＰＨ |
| IC*4 |
11,000CPH |
| 元件貼裝精度 |
激光識別 |
±0.04mm（Cpk≧1） |
| 圖像識別*2 |
±0.03mm |
| 元件貼裝種類 |
最多160種
（換算成8mm帶 (使用電動式雙軌帶式供料器時)） |
|
| |
|
|
*1 單軌模式 最大360X450mm
*2 選件。
*3 單軌搬送規格
*4 IC元件的元件貼裝速度是在M尺寸基板上貼裝36點時的概略值，外形尺寸為10mm以下方形QFP元件時是將元件配置于前后，用所有吸嘴進行同時吸取。
*5 弊公司指定條件 |
