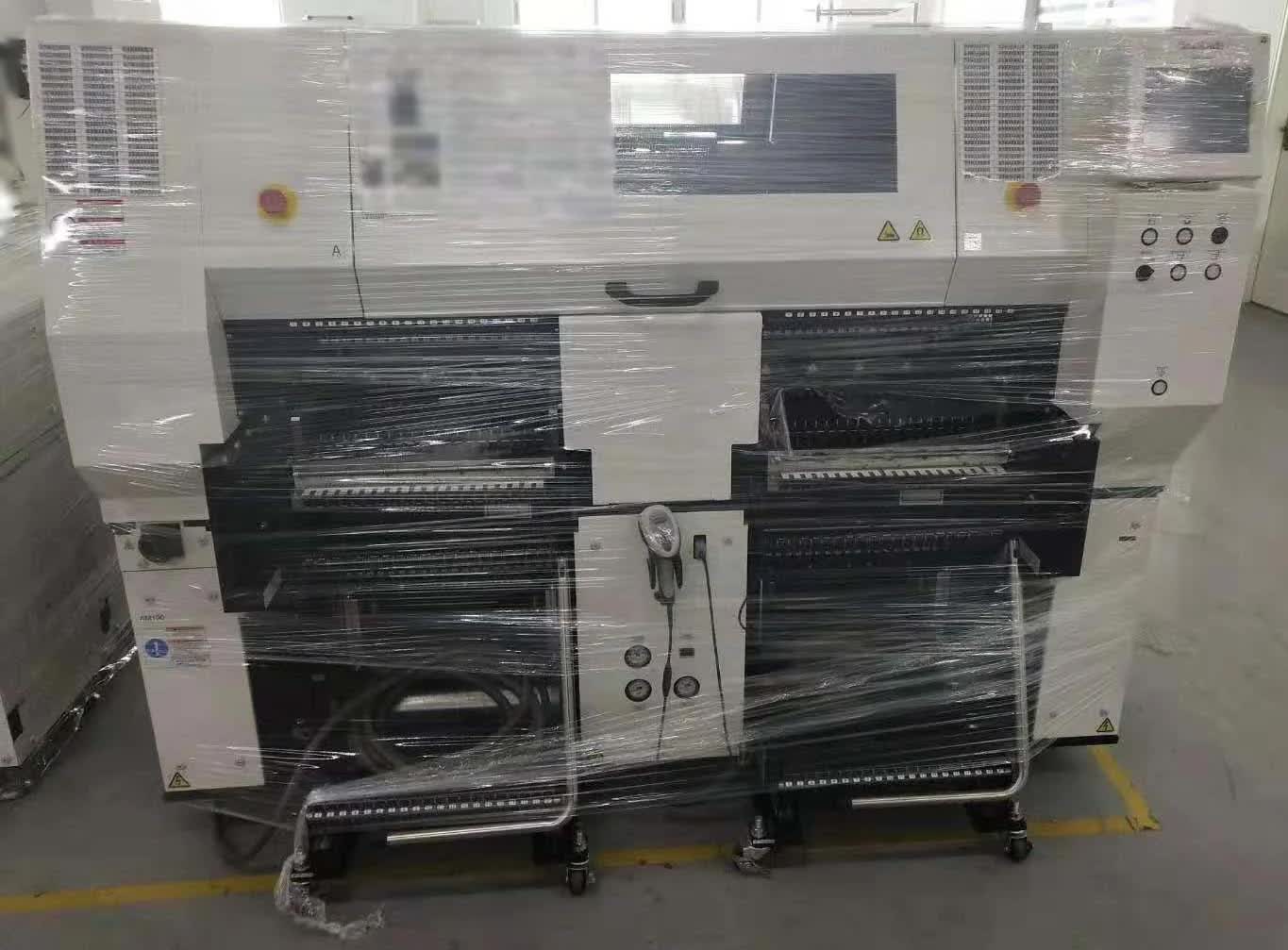

AM100 保持了松下貼片機在能力、靈活性和可靠性方面的高標準，提供一種具成本效益、可逐步擴展的高混合SMT解決方案。啟動生產時僅需要一臺機器，且隨著需求變化，增加更多單元和/或技術非常容易。
電話：185-767-95980 其他聯系方式型號：NM-EJM4D
產品特點
AM100 保持了松下貼片機在能力、靈活性和可靠性方面的高標準，提供一種具成本效益、可逐步擴展的高混合SMT解決方案。啟動生產時僅需要一臺機器，且隨著需求變化，增加更多單元和/或技術非常容易。
您可以在AM100上運行生產的同時準備下一個產品，實現不停機的換線，并利用各種靈活的配置和元件供應方式。AM100 的靈活設置進一步通過 Feeder Anywhere 和 Nozzle Anywhere 功能得到增強。大尺寸的電路板也能處理，并且提供先進的功能，包括元件厚度相機、自動支撐銷交換、PCB翹曲檢測以及托盤驗證等。
| 參數 | 規格 |
|---|---|
| 型號 | NM-EJM4D |
| PCB 尺寸 (mm) | 長 50 × 寬 50 至 長 510 × 寬 460 |
| 放置速度 | 35,800 cph (每顆芯片 0.1006 秒) 12,200 cph (每 QFP 12 mm 或更小尺寸 0.295 秒) |
| 放置精度 (Cpk1) | ±40 µm/芯片 ±50 µm/QFP 12 mm 或更小 ±30 µm/QFP 12 mm 至 32 mm 或更小 |
| 元件供應：帶料 | 帶料規格：最大 160 小卷帶：4 / 8 mm |
| 元件供應：條料 | 條料規格：最大 40 |
| 元件供應：托盤 | 托盤規格：最大 20 手動設置托盤規格：最大 20 |
| 元件尺寸 (mm) | 0402 芯片 [*3] 至 長 120 × 寬 90 或 長 150 × 寬 25 (T=28 [*4]) |
| PCB 更換時間 | 4.0 秒（后側無元件時） |
| 電源 | 3 相交流電 200 / 220 V ±10 V, 380 / 400 / 420 / 480 V ±20 V 2.0 kVA |
| 氣源 | 最小 0.5 MPa 至 最大 0.8 MPa，200 L /min (A.N.R.) |
| 外形尺寸 (mm) | 寬 1,970 × 深 2,019 × 高 1,500 |
| 質量 | 2,650 kg |
