產品介紹

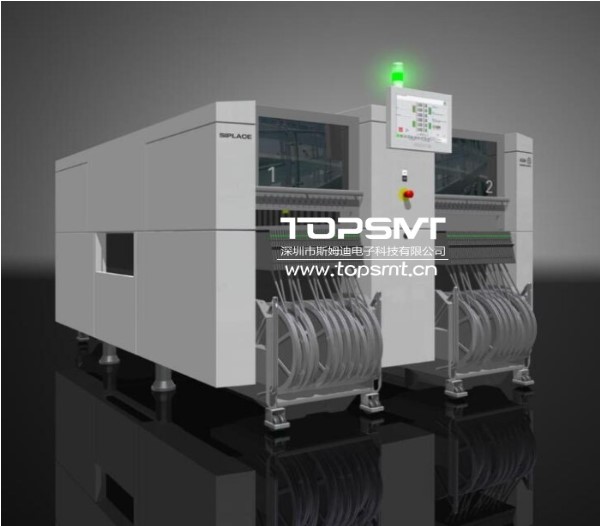

西門子X4 S機器參數：

懸臂數量：4

IPC速度；105,000cph

SIPLACE基準評測：125,000cph

理論速度：175,000cph

機器尺寸：1.9x2.3m

貼裝頭特性：MultiStar

元器件范圍：01005-50x40mm

貼裝準確性：±41µm/3?(C&P)~±34µm/3?(P&P)

角精度：±0,4°/3?(C&P)~±0,2°/3?(P&P)

最大元器件高度:11,5mm

貼裝力：1,0-10牛頓

傳送帶類型：單軌，靈活雙軌

傳送帶模式：異步，同步，獨立貼裝模式(X4i S)

PCB格式：50x50mm-850x560mmmax

PCB厚度：0,3-4,5mm(其它尺寸可根據要求定制）

PCB重量：最大3Kg

元器件供應與供料：

供料器容量：160個8MMX供料器模塊

供料器模塊類型：

SIPLACE元器件推車，SIPLACE矩陣托盤供料器（MTC)4,華夫盤托盤（WPC5/WPC6)4,JTF-S/JTF-MSIPLACE,X供料器，Tray盤，振動料管，振動供料器，定制OEM供料器模塊

拾取率：≥99,95%

DPM速率：≤3dpm

照明等級：6級照明度

ASM在推薦的范圍和間隔周期內進行專業的維護，確保SIPLACE設備在整個壽命周期內提供規定的性能和精度。我們多樣化的維護合同使這項工作變的更加輕松

1僅針對設備主體

2利用SIPLACE強力貼裝頭提供最大30N貼裝壓力

3延伸的輸入輸出導軌可以讓板長達到850毫米

4僅SIPLACEX2S,X3S以及X4S具備——SIPLACE X4i S不適用

5不能在同一貼裝區合并

6根據評估標準

西門子X4 S產品特點：

SIPLACEX:頂極SMT生產線

眾多電子產品制造商認為：無論在哪里SIPLACEX系列的標稱值都可以達到所需的最大速度和絕對精度（適用于移動電話、平板電腦、筆記本電腦、LED貼裝等）。。

為客戶提供頂級的速度、最低的dpm、穩定的0201（公制）處理能力、不停線設置轉換以及快速新品導入等功能。

SIPLACEX系列具有懸臂模塊化功能，能提供2個、3個或者4個懸臂。

西門子X4 S產品賣點

1.全球貼裝速度冠軍:四懸臂SIPLACE X4i S刷新了行業記錄，其貼裝速度高達200,000cph.

2.SIPLACE SpeedStar

世界上最快速的貼裝頭他甚至可處理公制的0201元器件，而絲毫不會降低速度

ASM-SIPLACE-HeadX 特別適合與高速應用程序SIPLACE SpeedStar 20——Segment Collect & Place貼裝頭

3.SIPLACE MultiStar

世界上唯一一款能夠在收集貼裝、拾取貼裝、混合模式間按需切換的貼裝頭

4.SIPLACE軟件

強大的軟件在電子產品生產中發揮著越來越重要的作用

5.單軌或雙軌

選擇最適合貴公司生產要求的軌道類型：SIPLACE單軌輸送帶或靈活的雙軌輸送帶

6.SIPLACE輸送帶——滿足您的需求：

SIPLACES雙軌輸送帶可在同步或異步生產模式下運行，您也可以選擇使用SIPLACE X4i的智能貼裝模式，優化運行性能。

7.SIPLACE Glue Feeder——靈活的點膠模式：

SIPLACE Glue Feeder引發了膠粘劑應用的革命性變革，同時也實現了靈活性，易于提升為供料器。

8.SIPLACE X供料器

智能供料器，采用非接觸式電源和數據傳輸，高精度、可靠、低維護要求

9.SIPLACE給料器——更大的生產空間:

SIPLACE X系列提供多達160個智能SIPLACE X供料器模塊空間。

10.SIPLACE 數字成像系統

我們的數碼像機不會錯過任何細節，助您實現最高質量的可靠性

11.直觀性：

SIPLACE工作站軟件提供智能用戶指令，確保操作不會出現錯誤。

12.節約空間：與2上一代產品相比，SIPLACE X系列設備得到了極大的簡化，有助于挖掘利用您生產車間可利用空間

13.SIPLACE Vision Teaching System——實現了生產線的持續運行

通過離線元件自動學習機，只需要在線下輕松點擊幾下鼠標，便可指定好貼裝元件
