產品介紹

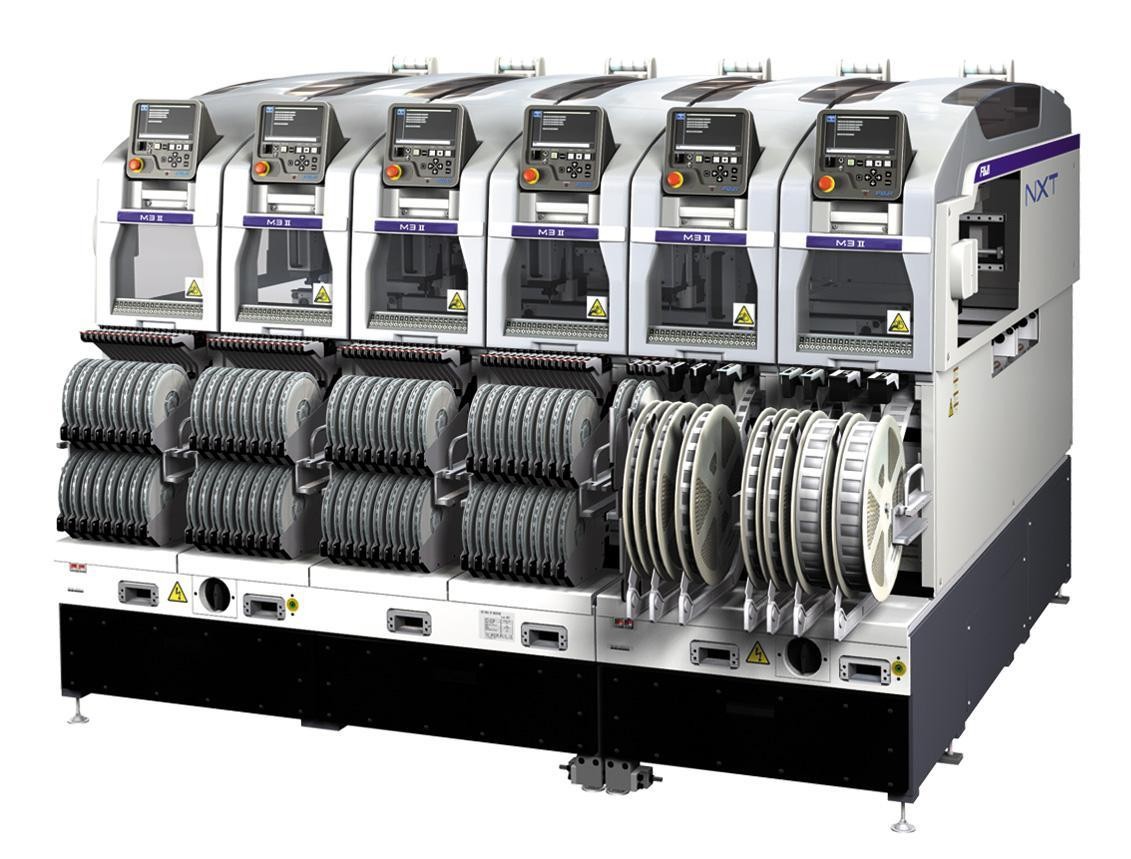

富士NXT系列模組型高速多功能貼片機


一、托普科SMT設備租賃優勢：
  1.客戶資金不足,訂單不明確或已購設備未到情況下,我司可以為客戶提供租賃服務。
二、租賃業務內容：

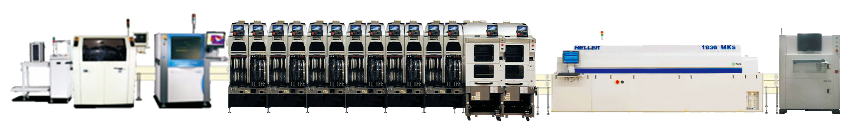

  1.貼片機生產線所有設備均提供租賃，可單租，也可整線租賃，維修服務也可通過租賃方式實現。
三、通過租賃設備，客戶將受益于：
   1.減少投資阻礙，得到最有效的資金支持，更容易獲得所需的技術。
   2.可預見性，較低的租金支付額，減少流動資金壓力。
   3.縮短獲得設備的周期，避免因直接購買而不得不經過的復雜冗長資金批準程序。
   4.節約資金，最終用戶可以通過租賃方式獲得所需設備而不影響他們的自己預算。
   5.全部費用都在租期內以租金方式逐期支付，減少了一次性固定資產投資。
   6.通過制定一個月租賃設備的使用周期相匹配的租賃期限，可有效地降低設備過時的風險。
   7.可針對復雜多變的技術需求和現金流制定靈活的付款方案
   8.可提供一整套財務解決方案，把硬件軟件安裝培訓維護維修及第三方技術整合進同一個租賃方案中。
   租賃期限：1-3年，租賃期間不可撤銷。
   付款方式：月付，季付，半年付。
   在租期結束時，最終用戶可以選擇退回，續租，或按照公允市場價留購設備。
   租賃客戶信用審核：
   1.營業執照副本復印件，經營許可證，銀行貸款卡詳細信息，企業章程，企業簡介，股東以及法人代表的個人簡歷和身份證復印件。
   2.連續三年財務報表（年審計報告優先）以及當前最新的財務報表（資產負債表和損益表）。
   3.最近連續6個月的銀行對賬單。
   4.大額和逾期的應收賬款，應付賬款，其他應付款和長期應付款明細，以及應付款帳齡分析表。
   5.其他被調查公司認為必要的說明材料。

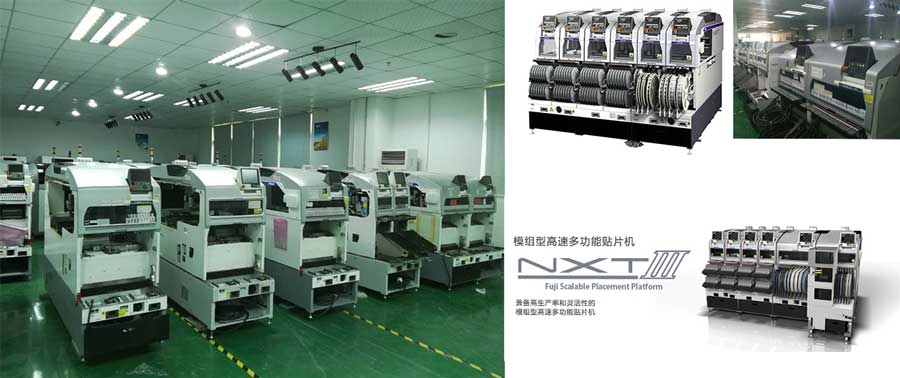

主要設備產品名稱：富士NXT-IIIM3M6貼片機
參數：



對象電路板尺寸（LxW）：
48mmx48mm～534mmx510mm（雙搬運軌道規格）
48mmx48mm～534mmx610mm（單搬運軌道規格）
*雙搬運時（W）280mm為止。超過280mm時為單搬運。

元件搭載數：MAX20種類（以8mm料帶換算）
電路板加載時間：
雙搬運軌道:連續運轉時0sec，單搬運軌道:2.5sec（M3Ⅲ各模組間搬運）
模組寬度：320mm
機器尺寸：L：1295mm（M3III×4,M6III×2）/645mm（M3III×2,M6III）W：1900.2mm　H：1476mm

貼裝精度/涂敷位置精度（基準定位點基準）：*貼裝精度是在本公司條件下的測定結果。
H24G：±0.025mm(標準模式)/±0.038mm(生產優先模式)(3σ)cpk≧1.00
V12/H12HS：±0.038(±0.050)mm(3σ)cpk≧1.00
H04S/H04SF：±0.040mm(3σ)cpk≧1.00
H08/H04：±0.050mm(3σ)cpk≧1.00
H02/H01/G04：±0.030mm(3σ)cpk≧1.00
H02F/G04F：±0.025mm(3σ)cpk≧1.00
GL：±0.100mm(3σ)cpk≧1.00

產能：*產能的數值是在本公司條件下的測定結果。
H24G：37,500(生產優先模式)/35,000(標準模式)cph
V12：26,000cph
H12HS：24,500cph
H08：11,500cph
H04：6,500cph
H04S：9,500cph
H04SF：10,500cph
H02：5,500cph
H02F：6,700cph
H01：4,200cph
G04：7,500cph
G04F：7,500cph
GL：16,363dph（0.22sec/dot）

対象元件：
H24G：0201～5mm×5mm  高度：最大2.0mm
V12/H12HS：0402～7.5mm×7.5mm  高度：最大3.0mm
H08M：0603～45mm×45mm  高度：最大13.0mm
H08：0402～12mm×12mm  高度：最大6.5mm
H04：1608～38mm×38mm  高度：最大9.5mm
H04S/H04SF：1608～38mm×38mm  高度：最大6.5mm
H02/H02F/H01/0F：1608～74mm×74mm（32mm×180mm）  高度：最大25.4mm
G04/G04F：0402～15mm×15mm  高度：最大6.5mm

吸嘴數量：12
產能：25,000元件有無確認功能ON:24,000
対象元件尺寸：0402～7.5×7.5高度：最大3.0mm
貼裝精度(以基準定位點為基準)：±0.038（±0.050）mm（3σ）cpk≧1.00
*±0.038mm是在敝公司最佳條件下的矩形芯片元件實裝（高精度調整）結果。

吸嘴數量：4
產能：11,000
対象元件尺寸：1608～15×15高度：最大6.5mm
貼裝精度(以基準定位點為基準)：±0.040mm（3σ）cpk≧1.00

吸嘴數量：1
產能：47,000
対象元件尺寸：1608～74×74（32×100）高度：最大25.4mm
貼裝精度(以基準定位點為基準)：±0.030mm（3σ）cpk≧1.00

智能供料器：對應4?8?12?16?24?32?44?56?72?88?104mm寬度料帯
管裝供料器：４≦元件寬≦15mm(6≦料管寬≦18mm),15≦元件寬≦32mm(18≦料管寬≦36mm)
料盤単元：對應料盤尺寸135.9×322.6mm(JEDEC規格)(料盤単元-M),276×330mm(料盤単元-LT),143×330mm(料盤単元-LTC)

選項：
料盤供料器、PCUII（供料托架更換単元）、MCU(模組更換単元)、管理電腦置放臺、FUJICAMXAdapter　、Fujitrax



富士貼片機NXT系列產品特點：

1、提高了生產率。
通過高速化的XY機械手和料帶供料器以及使用新研發的相機「Fixed On-the-fly camera」，可以提高包括從小型元件到大型異形元件等所有元件的貼裝能力。
此外，使用新型高速工作頭「H24工作頭」后，每個模組的元件貼裝能力高達35,000CPH*，比NXT II提高了約35%。

2、對應03015元件、貼裝精度±25μm*
NXT III不僅可以對應現在生產中使用的最小的0402元件，還可以貼裝下一代的03015超小型元件。
此外，通過采用比現有機種更具剛性的機器構造、獨自的伺服控制技術以及元件影像識別技術，可以達到行業頂尖*的小型芯片的貼裝精度：±25μm*（3σ）Cpk≧1.00

3、提高了操作性。
繼承了在NXT系列機器上得到高度好評的不需要語言的GUI操作體系，采用新的觸摸式畫面并更新了畫面設計。
與現有的操作體系相比減少了按鍵次數，同時方便后繼指令的選擇，既提高了操作性又可以減少操作錯誤。

4、具有高度的兼容性。
NXT II中使用的工作頭、吸嘴置放臺、供料器和料盤單元等元件供應單元、料站托架和料站托架成批更換臺車等主要單元等，可以原封不動地使用在NXT III中。




托普科 SMT生產線租賃可為您提供最好的解決方案：
*租機解決“資金緊張”問題，有訂單無法擴大生產，有訂單無資金購買設備。
*租機解決“技術操作”問題，不用再投入SMT復雜管理，專心經營自己主業。
*租機解決“換代貶值”問題，由于市場產品的變化導致設備急速跌價，賣不出去。
*租機之前可以約定“先租后買”，租機畢竟不如買機，當客戶意向買下時可以返傭，沖減設備值。
