產品介紹

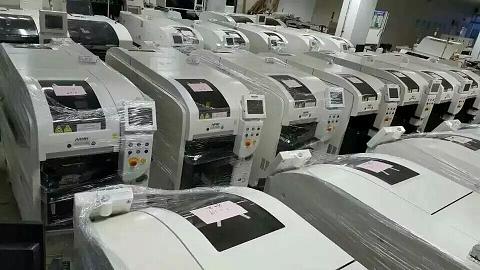

香港托普科實業現貨供應全新松下貼片機NPM-D3，可租賃、出售 現貨二手松下貼片機
NPM-W可租賃、出售。我們提供整套SMT解決方案。
| 貼裝頭 |
輕量16吸嘴貼裝頭
（搭載2個貼裝頭時） |
12吸嘴貼裝頭
(搭載2個貼裝頭時） |
8吸嘴貼裝頭
(搭載2個貼裝頭時） |
2吸嘴貼裝頭
(搭載2個貼裝頭時） |
高生產模式
「ON」 |
高生產模式
「OFF」 |
| 貼裝速度 |
最快速度 |
84 000 cph
（0.043 s/芯片） |
76 000 cph
（0.047 s/芯片） |
69 000 cph
（0.052 s/芯片） |
43 000 cph
（0.084 s/芯片） |
11 000 cph
（0.327 s/芯片）
8 500 cph
（0.423 s/QFP） |
IPC9850
（1608） |
63 300 cph*5 |
57 800 cph*5 |
50 700 cph*5 |
- |
- |
| 貼裝精度（Cpk≧1） |
± 40 µm/芯片 |
± 30 μm/芯片
（± 25 μm/芯片*6） |
± 30 μm/芯片 |
± 30 μm/芯片
± 30 μm/QFP
□12 mm ? □32 mm
± 50 μm/QFP
□12 mm 以下 |
± 30 µm/QFP |
| 元件尺寸 (mm) |
0402芯片*7?
L 6 × W 6 × T 3 |
03015*7*8/0402芯片*7
? L 6 × W 6 × T 3 |
0402芯片*7?
L 12 × W 12 × T 6.5 |
0402芯片*7?
L 32 × W 32 × T 12 |
0603芯片?
L 100 × W 90 × T 28 |
| 元件供給 |
編帶 |
編帶寬：8 / 12 / 16 / 24 / 32 / 44 / 56 mm |
編帶寬：8?56 / 72 / 88 / 104 mm |
| 8 mm 編帶：Max, 68 連（8 mm薄型單式料架以及雙式編帶料架、小卷盤） |
| 桿狀,托盤 |
- |
桿狀：Max,8 連, 托盤：Max. 20 個（1臺托盤供料器） |
|
 |
| |
|
| |
*1： 由于基板傳送基準不同，不可與NPM(NM-EJM9B)、NPM(NM-EJM2D)雙軌規格直接連接。
*2：只限主體
*3：托盤供料器貼裝時Ｄ尺寸 2 683 mm 、交換臺車安裝時Ｄ尺寸 2 728 mm
*4：不包括監控器、信號塔
*5：這是以IPC9850為基準的參考速度。(獨立實裝模式時)
*6：±25μm貼裝對應是選購件。（本公司指定條件）
*7：03015/0402芯片，需要專用吸嘴和編帶料架
*8：03015貼裝對應是選購件。（本公司指定條件: 貼裝精度 ±30μm/芯片 ）
*9：在一個檢查頭不能同時進行錫膏檢查和元件檢查。
*10：詳細請參照《規格說明書》。
*11：檢查對象的異物是指芯片元件。（03015除外）
*12：是根據本公司計測基準對面補正用的玻璃基板計測所得的錫膏檢查位置的精度。另外，受周圍溫度的急劇變化，可能會有影響。
*13：包括基板高度測定時間0.5s。
*貼裝速度、檢查時間及精度等值，會因條件而異。
*詳細請參照《規格說明書》。
【倉庫現貨設備】：
富士貼片機：NXT XP243E XP143E XP142E CP842ME CP743ME CP642E
松下貼片機：NPM-D3 NPM-TT CM602 CM402 DT401 MSR MV2VB
西門子貼片機：D4 D3 D1 HS60 S50 HF3
印刷機：DEK MPM
松下插件機:RL131 JV131 RHS2B AKV2B JVK3 RH3
財富熱線：18664336384 李生
商務QQ：631490618
E-mali:xlli@topsmt.com
