?特征1

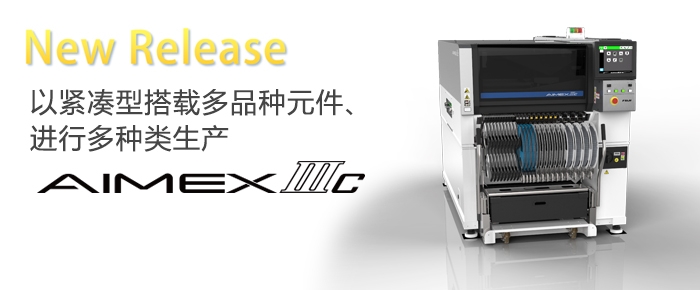

AIMEXIIIc是一臺寬度為1280mm、縱深長度為2346mm的緊湊型貼片機。
不僅便于新導入機器，也實現了高度的單位面積生產率。
特征2
同行業頂級水準的最大130個元件的搭載種數，能夠靈活對應元件種類和數量的變化。通過使用Dyna工作頭(DX)，一臺機器就能對應從0402到74×74mm的元件。
* 根據2015年10月本公司的調查數據。
特征3
AIMEXIIIc采用12英寸觸摸屏來提高操作性。
因為可以在機器上編輯生產程序，所以可以快速對應新產品的投產和對錯誤的處理。
| 基本規格 | ||
|---|---|---|
| 產能 (CPH) |
|
|
| 対象電路板尺寸(L × W) | 48mm×48mm～508mm×400mm（単搬運軌道規格） | |
| 元件種類 | MAX 130種類（以8mm料帯換算） | |
| 電路板加載時間 | 2.6sec | |
| 貼裝精度 (以基準定位點為基準) |
H24G：：±0.025mm(標準模式)/±0.038mm(生產優先模式、開發中) (3σ) cpk≧1.00 H08M：±0.040mm （3σ）cpk≧1.00 OF：±0.050mm （3σ）cpk≧1.00 H02F：±0.025mm （3σ）cpk≧1.00 H01：±0.030mm （3σ）cpk≧1.00 |
|
| 機器尺寸 | L: 1280mm, W: 2346mm, H: 1556mm | |
| 對應工作頭 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | OF | |||||||
| 吸嘴數量 | 24 | 8 | 2 | 1 | 1 （或者機械爪1） |
||||||
| 產能 | 37,000(生產優先模式、開發中)/35,000(標準模式) | 13,000 | 7,300 | 4,200 | 3,000 | ||||||
| 対象元件尺寸 （mm） |
03015～5×5 高度：最大2.0mm |
0603～45×45 高度：最大13.0mm |
1608～74×74 （32×180） 高度：最大25.4mm |
1608～74×74 （32×180） 高度：最大38.1mm |
|||||||
| 元件有無確認功能 | ○ | ○ （H08MQ） |
○ | × | |||||||
| 元件 包裝 |
料帯 | ○ | ○ | ○ | ○ | ||||||
| 料管 | × | ○ | ○ | ○ | |||||||
| 料盤 | × | ○ | ○ | ○ | |||||||
| Dyna工作頭 (DX) | ||||
|---|---|---|---|---|
| 吸嘴數量 | 12 | 4 | 1 | |
| 產能 | 27,000 元件有無確認功能ON: 26,000 |
12,000 | 5,800 | |
| 対象元件尺寸 （mm） |
0402～對角線尺寸12.5mm以下，并且Y方向7.5mm以下 高度：最大3.0mm |
1608～15×15 高度：最大6.5mm |
1608～74×74 （32×100） 高度：最大25.4mm |
|
| 貼裝精度 (以基準定位點為基準) |
±0.038（±0.050）mm （3σ）cpk≧1.00 | ±0.040mm （3σ）cpk≧1.00 | ±0.030mm （3σ）cpk≧1.00 | |
| 元件有無確認功能 | ○ | × | ○ | |
| 元件 包裝 |
料帯 | ○ | ○ | ○ |
| 料管 | × | ○ | ○ | |
| 料盤 | × | ○ | ○ | |
