產品介紹

       AOI自動光學檢測儀top m8，AOI指當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。

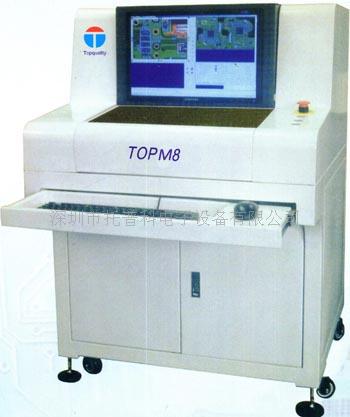

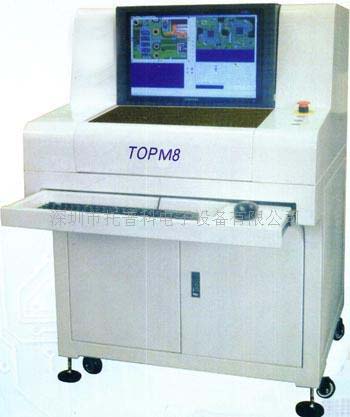

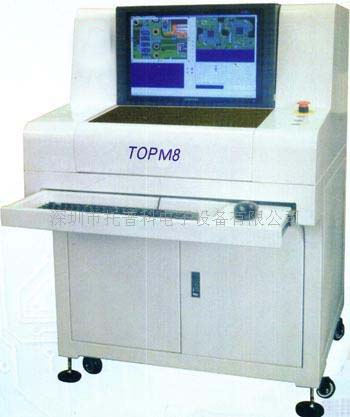

AOI自動光學檢測儀top m8

自動光學檢測儀 視覺識別系統
判別方法：權值成像數據差異分析、彩色成像對比
攝像機:   CCD彩色攝像機分辨率：15微米/點
光源：    RGB環形LED結構光源
圖像處理速度：0402<15毫秒 每畫面處理時間<185毫秒
檢測內容:錫膏印刷— 有無、偏斜、少錫多錫、斷路、污染
零件缺陷— 缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
焊點缺陷— 錫多、錫少、連錫
aoi自動光學檢測儀軟件系統
操作系統：Windows 2000 server Win xp Win 2003 server
識別控制系統：特點 統計外形建模，自動建立標準、識別數據及誤差閥值
操作 圖像化編程，自帶原件庫，根據元件形狀選擇標準自動生成檢測框，精確自動定位，微米位微調，制程快捷
點數 可選2-4個常用的Mark點
識別速度 <0.6秒/個
aoi光學檢測機機械系統
PCB尺寸：25*25毫米—430*320毫米
PCB厚度：0.5毫米-2.5毫米
PCB翹曲度<2毫米(有夾具輔助矯正變形)
零件高度<25毫米
最小零件 0201元件
XY平臺       驅動設備 交流伺服電機系統
XY platform   定位精度<25毫米  移動速度 700毫米/秒
aoi自動光學檢測儀控制系統
電腦主機：工業控制計算機，奔4雙核2.0G
顯示： 19英寸液晶寬屏顯示器
aoi自動光學檢測儀其他參數
機械外形尺寸（L×W×H）92cm×85cm×127cm
重量：約350kg
電源：交流220V±10%，頻率 50/60HZ 額定功率600W 自帶UPS 不間斷電源
