ESD靜電測試整改思路分享
ESD測試標準
靜電放電對電子產品會造成嚴重的危害，所以國際上很早就對靜電放電展開了研究，并制訂了對電子產品規范化的測試標準《IEC61000-4-2》，為提高電子產品的可靠性起到了重要的作用。
我國在加入世貿以來，也致力跟進步伐向世界的科技前沿國家靠攏，在國際電工委員會制訂的ESD測試標準的基礎上制訂了國內測試標準《GB/T 17626.2》

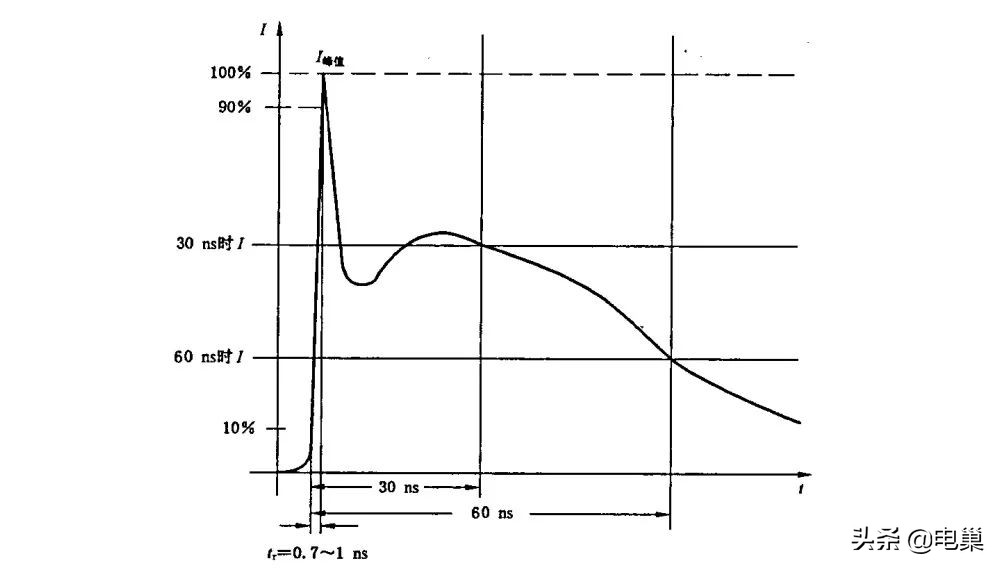

ESD靜電放電波形
ESD測試是最常見的EMC測試之一，標準中測試結果評定分成四個級別：
a）在制造商、委托方或購買方規定的限值內性能正常。</p>
b）功能或性能暫時喪失或降低，但在騷擾停止后能自行恢復，不需要操作者干預。</span>
c）功能或性能暫時喪失或降低，但需操作者干預才能恢復。</p>
d）因設備硬件或軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低。
在ESD測試過程中，最容易出現的問題是受試產品死機或重啟，重啟問題只要客戶能接受是沒有問題的，出現死機問題只要設置看門狗程序（watchdog），受試設備也可以自動重啟。但是在ESD測試中經常會出現，設備芯片或芯片的I/O口被靜電擊穿，造成受試設備不可恢復的問題。
ESD測試等級
ESD測試整改是讓很多工程師門頭痛的問題，因為無法測得其電路中的靜電電壓，就無法知道它的沖擊路徑，總讓人感覺無跡可循琢磨不透。其實不然，靜電同樣具有“電”往低處流的特性，只是靜電放電時間快而短，常言道天下武學唯快不破，而我們的經驗還沒有適應其快而短打法。
ESD測試整改有三個基本理論：
其一是“泄”，以柔克剛，四兩撥千斤。
其二是“擋”，一夫當關，萬夫莫開。
其三是“箝”，三十六計，以巧取勝。
Type-c靜電放電保護方案
在實際應用中“泄”最為廣泛，只要在受試設備內部設置泄放路徑，便可將其收服。“擋”的應用也非常受工程師們的喜愛，比如用磁隔離、光電隔離、電容隔離、濾波器等。當靜電對芯片通信口、I/O口、控制口擊穿時，“箝”的作用也是非常重要的。
以上提供三個ESD測試整改思路，無論什么辦法，能把解決問題的，就是好辦法。
電磁兼容整改小技巧:
1）差模干擾與共模干擾
1.1差模干擾：存在于L-N線之間，電流從L進入，流過整流二極管正極，再流經負載，通過熱地，到整流二極管，再回到N，在這條通路上，有高速開關的大功率器件，有反向恢復時間極短的二極管，這些器件產生的高頻干擾，都會從整條回路流過，從而被接收機檢測到，導致傳導超標。
1.2共模干擾：共模干擾是因為大地與設備電纜之間存在寄生電容,高頻干擾噪聲會通過該寄生電容，在大地與電纜之間產生共模電流，從而導致共模干擾。

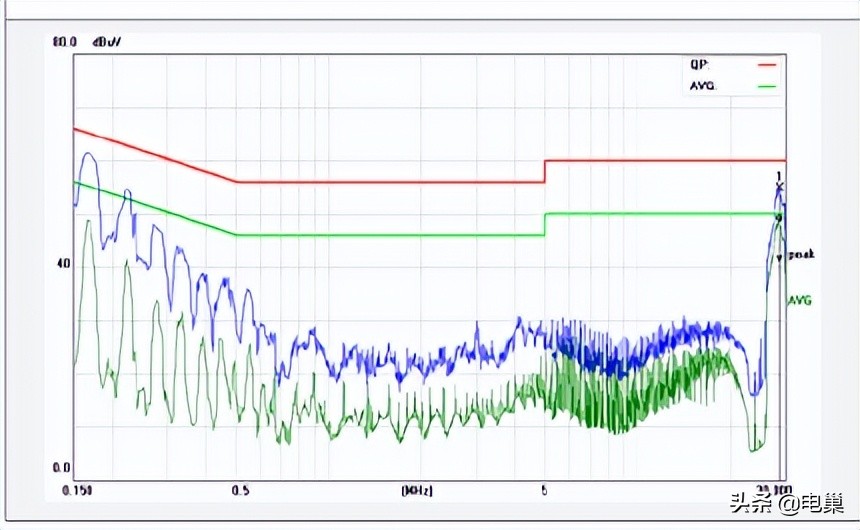

下圖為差模干擾引起的傳導FALL數據，該測試數據前端超標，為差模干擾引起：

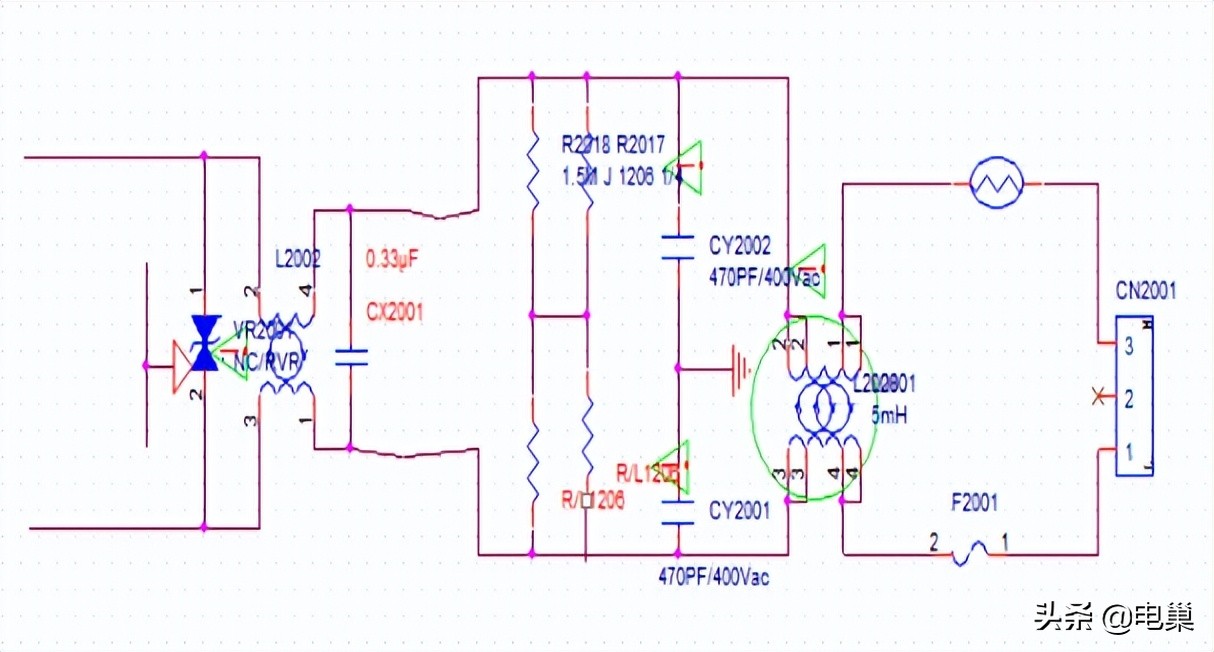

下圖為開關電源EMI原理部分：
圖中CX2001為安規薄膜電容（當電容被擊穿或損壞時，表現為開路）其跨在L線與N線之間，當L-N之間的電流，流經負載時，會將高頻雜波帶到回路當中。此時X電容的作用就是在負載與X電容之間形成一條回路，使的高頻分流，在該回路中消耗掉，而不會進入市電，即通過電容的短路交流電讓干擾有回路不串到外部。
對差模干擾的整改對策：
1. 增大X電容容值
2. 增大共模電感感量，利用其漏感，抑制差模噪聲（因為共模電感幾種繞線方式，雙線并繞或雙線分開繞制，不管哪種繞法，由于繞制不緊密，線長等的差異，肯定會出現漏磁現象，即一邊線圈產生的磁力線不能完全通過另一線圈，這使得L-N線之間有感應電動勢，相當于在L-N之間串聯了一個電感）
下圖為共模干擾測試FALL數據：
電源線纜與大地之間的寄生電容，使得共模干擾有了回路，干擾噪聲通過該電容，流向大地，在LISN-線纜-寄生電容-地之間形成共模干擾電流，從而被接收機檢測到，導致傳導超標（這也可以解釋為什么有的主板傳導測試時，不接地通過，一夾地線就超標。USB模式下不接地時，電流回路只能通過L-二極管-負載-熱地-二極管-N,共模電流不能回到LISN，LISN檢測到的噪聲較小，而當主板的冷地與大地直接相連時，線纜與大地之間有了回路，此時若共模噪聲未被前端LC濾波電路吸收的話，就會導致傳導超標）
對共模干擾的整改對策：
1. 加大共模電感感量
2. 調整L-GND，N-GND上的LC濾波器，濾掉共模噪聲
3. 主板盡可能接地，減小對地阻抗，從而減小線纜與大地的寄生電容。
2）產品電磁兼容騷擾源有：
1、設備開關電源的開關回路：騷擾源主頻幾十kHz到百余kHz，高次諧波可延伸到數十MHz。
2、設備直流電源的整流回路：工頻線性電源工頻整流噪聲頻率上限可延伸到數百kHz；開關電源高頻整流噪聲頻率上限可延伸到數十MHz。
3、電動設備直流電機的電刷噪聲：噪聲頻率上限可延伸到數百M(fèi)Hz。
4、電動設備交流電機的運行噪聲：高次諧波可延伸到數十MHz。
5、變頻調速電路的騷擾發射：開關調速回路騷擾源頻率從幾十kHz到幾十MHz。
6、設備運行狀態切換的開關噪聲：由機械或電子開關動作產生的噪聲頻率上限可延伸到數百M(fèi)Hz。
7、智能控制設備的晶振及數字電路電磁騷擾：騷擾源主頻幾十kHz到幾十MHz，高次諧波可延伸到數百M(fèi)Hz。
8、微波設備的微波泄漏：騷擾源主頻數GHz。
9、電磁感應加熱設備的電磁騷擾發射：騷擾源主頻幾十kHz，高次諧波可延伸到數十MHz。
10電視電聲接收設備的高頻調諧回路的本振及其諧波：騷擾源主頻數十MHz到數百M(fèi)Hz，高次諧波可延伸到數GHz。
11、信息技術設備及各類自動控制設備的數字處理電路：騷擾源主頻數十MHz到數百M(fèi)Hz（經內部倍頻主頻可達數GHz），高次諧波可延伸到十幾GHz。
