PCB組裝（PCBA）：4個步驟和所需的相關機器

發布時間2022-04-07 20:01:00

對于大部分電子工程師來說，焊樣板都是噩夢一樣的存在。說焊樣板是這樣的一個過程：膽大心細身體好，一不小心冒煙了。大家還是有同感的吧。關鍵這活兒，還必須得自己干，不然BOM的錯誤發現不了。

之前PCBA樣板加工，大部分是手工焊接，這個對經驗和焊接技能就是一個考驗，同時手工焊接也是一種成本效益高的方法，可以節省往返通信/運輸?shù)臅r間。但當物料種類到幾十上百個，焊接樣板數量超過5塊，手工焊接就扛不住了，需要專業的機器組裝。還好目前的以嘉立創為龍頭的企業(捷配、華強等)，把PCB下單生產、SMT貼片和物料倉儲、等環節都打通的，給工程師帶來一定的便利。

所有的微小元件是如何用機器粘在PCB板上的？有時這對制造商、業余愛好者甚至工程師來說都是個問題。但事實上，PCBA的制造并沒有什么神奇之處，有時甚至連焊接都很無聊。深入了解PCB組裝技術，有助于工程師設計線路板，提高生產合格率。那么，讓我們深入研究一下PCB組裝過程。

今天我們就將介紹一些印刷電路板組裝所需的機器和相關材料/工具；在接下來的內容中，我將解釋這些機器是如何工作的，以及相關的規格，以及在PCB板設計中應該考慮什么，以提高生產合格率。
首先，在PCB組裝中，你會看到“SMT組裝”字樣，SMT是Surface Mounted Technology的縮寫，這意味著焊接所有表面貼裝組件在PCB上，有4個主要階段：

焊料粘貼
自動元件放置
波峰焊

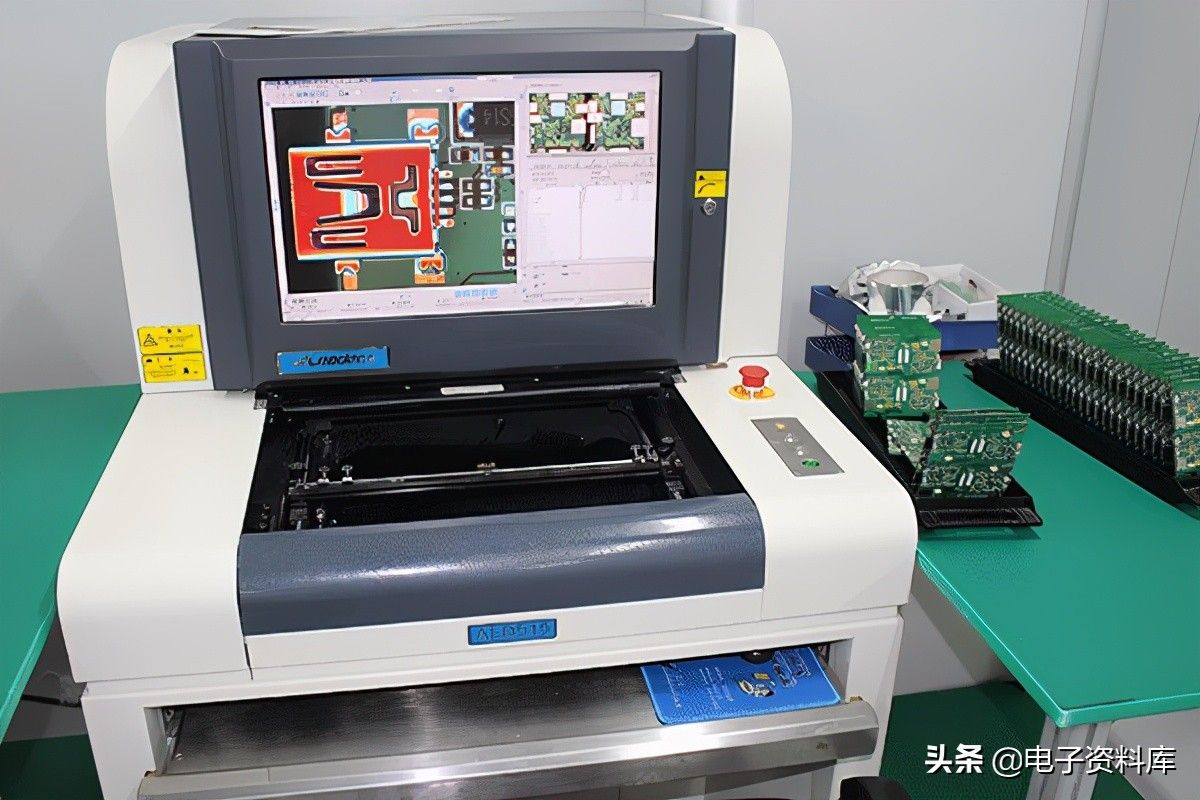

檢查

1：焊料粘貼階段

1.1焊膏

焊膏（或焊膏）是焊接的關鍵材料。作為維基百科，它是印刷電路板制造過程中使用的一種材料，用于將表面貼裝元件連接到板上的焊盤上”. 膏體最初是粘性的，加熱后貼在PCB板上的元件上（需要嚴格按照溫度曲線），它會融化，然后凝固，形成電氣連接。

1.2 PCB模板

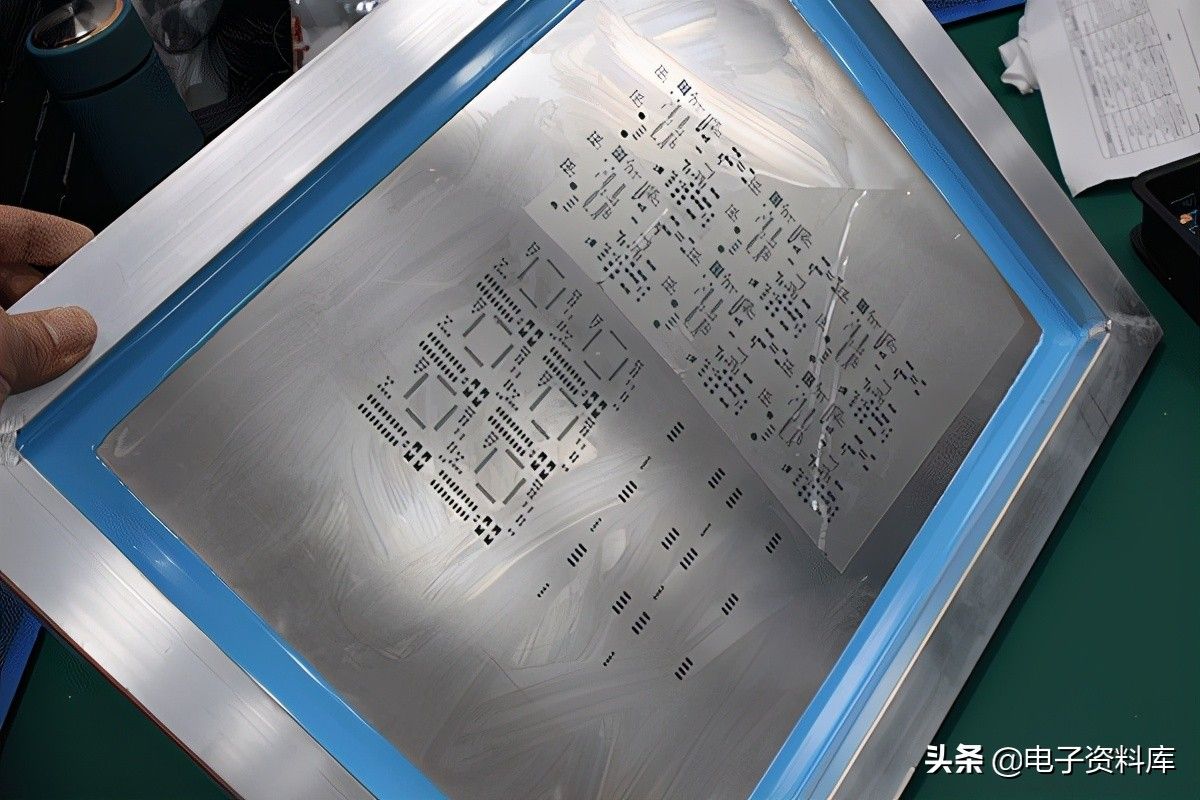

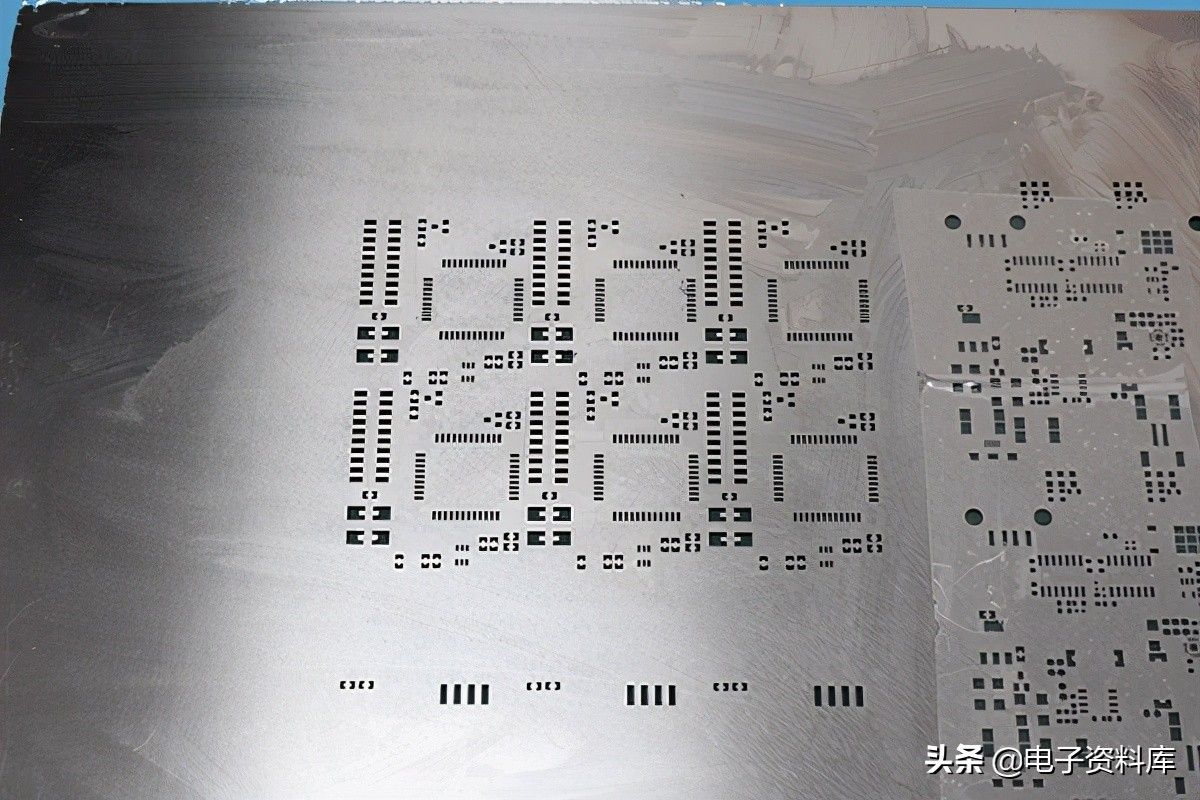

印刷電路板模板是一塊鋼板(也稱鋼網)，上面有很多孔。這些孔被激光切割，使焊膏流動。

1.3錫膏印刷機

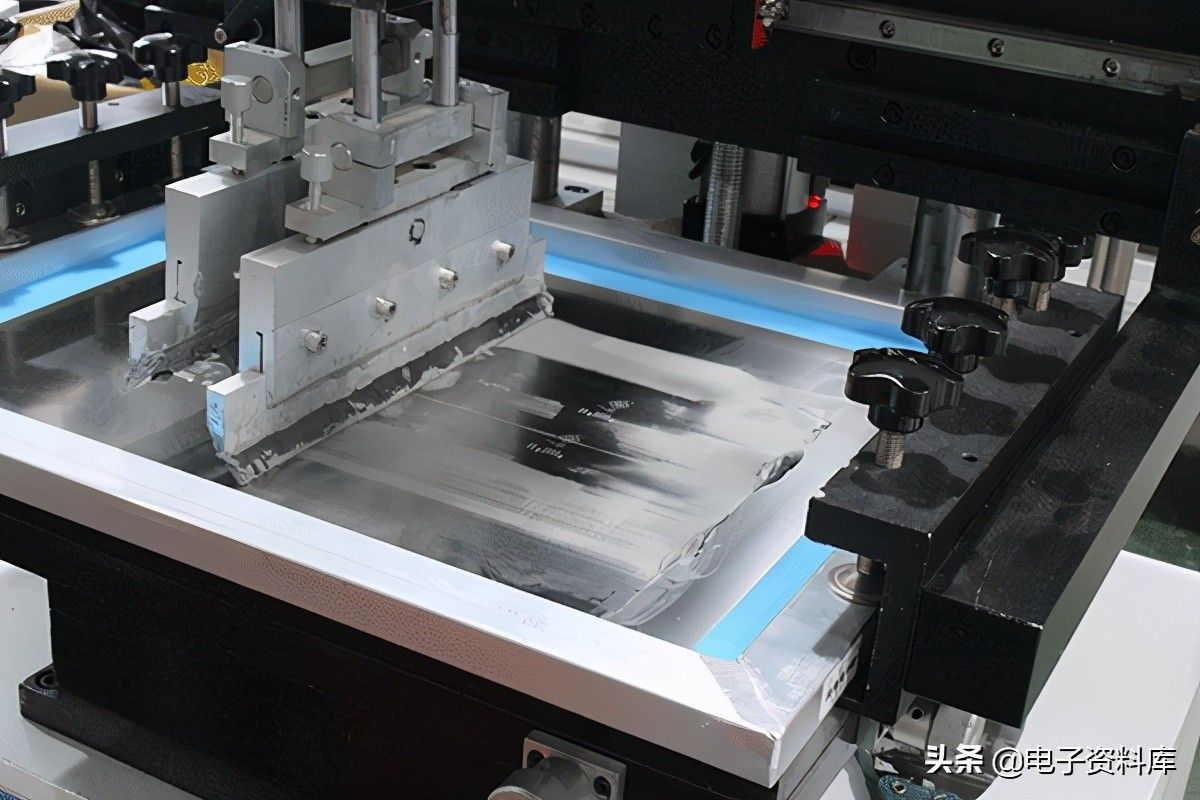

在粘貼過程中，我們需要確保模板孔對準相應的焊盤，然后刷上尖叫聲，以確保所有的焊盤都能貼上尖叫聲。當然，你可以手工粘貼尖叫聲，但那不適用于數百塊板，這就是為什么需要一臺錫膏印刷機。

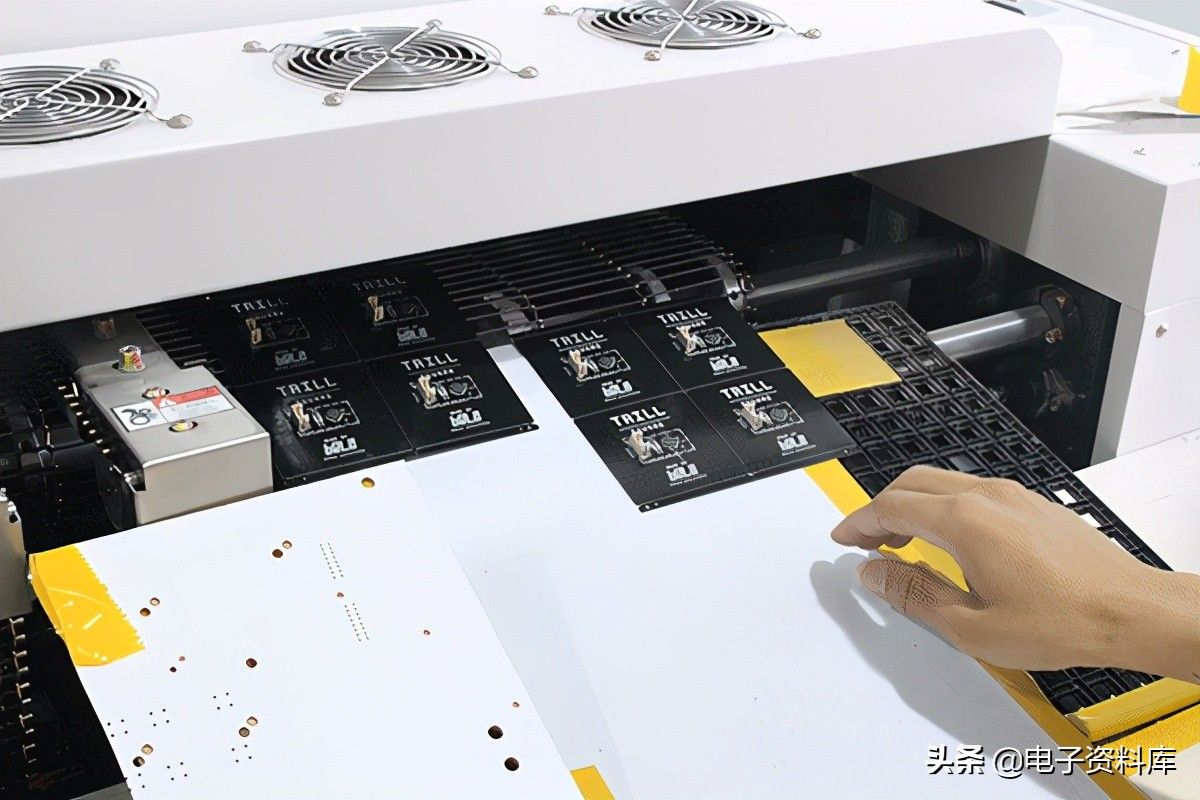

在圖中，我們使用全自動錫膏印刷機，以確保錫膏在正確的位置上擦亮準確。

2：自動元件放置

印刷電路板上的焊料尖叫聲后，下一步是把電子元件放在裸板上。

2.1貼片機

貼片機是電路板裝配生產中的關鍵設備，它決定著產品的質量和速度，也決定了產品的最大生產能力?；旧?，它是用來“拾取組件，并將其放置到正確的位置”。

工程師將首先在機器的特殊位置安裝所需的所有組件，如電阻/電容器/集成電路/連接器等，然后對貼片機進行編程，告訴它“嘿，把這個電阻/電容器放在這里”。

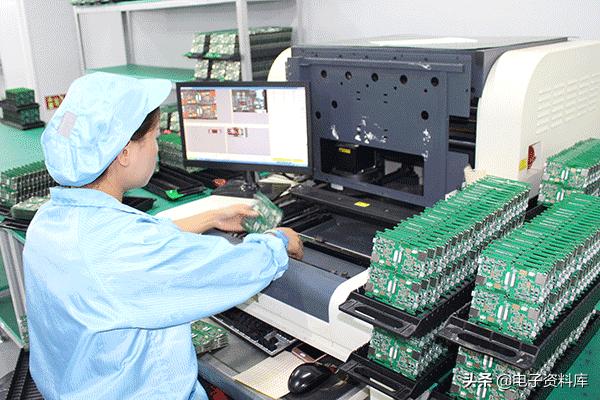

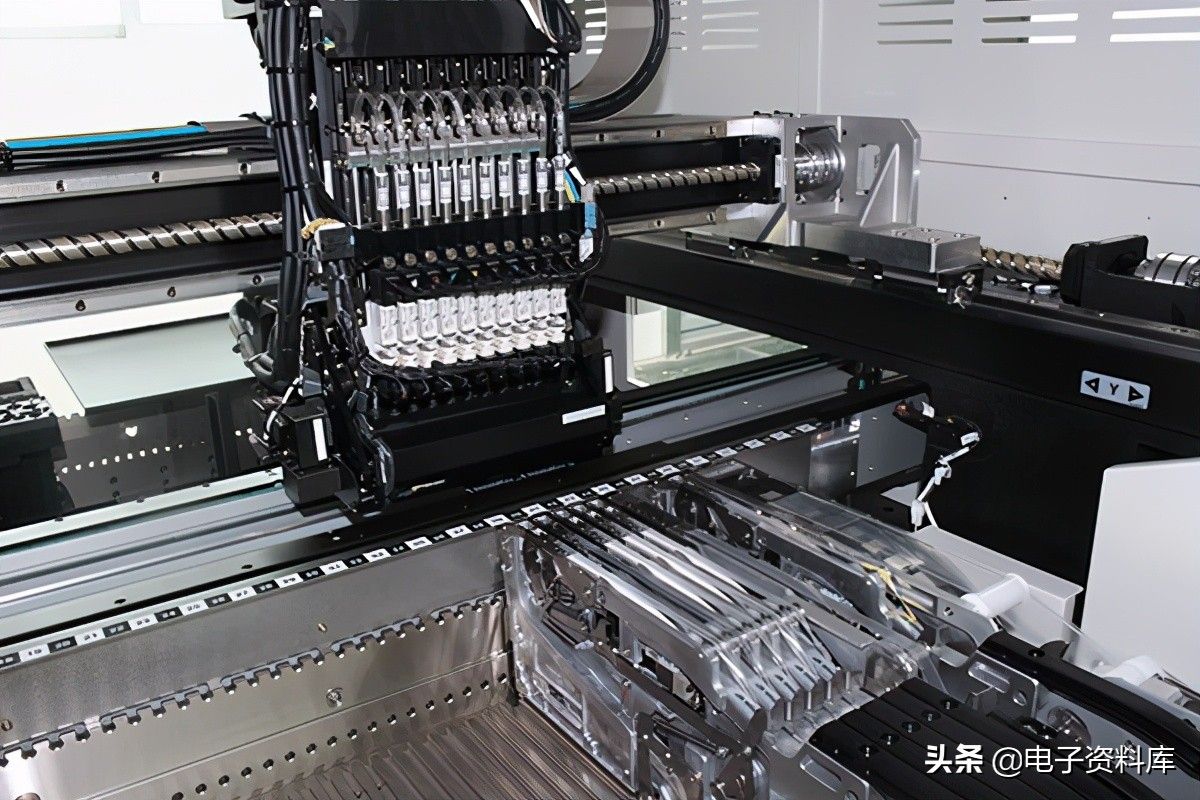

對于一個貼片機的關鍵規格是它能有多精確。在圖中，我們使用的貼片機是SM481-PIUS，它可以處理電阻/電容器0201封裝和0.3mm的BGA IC。

2.2真空壓縮機

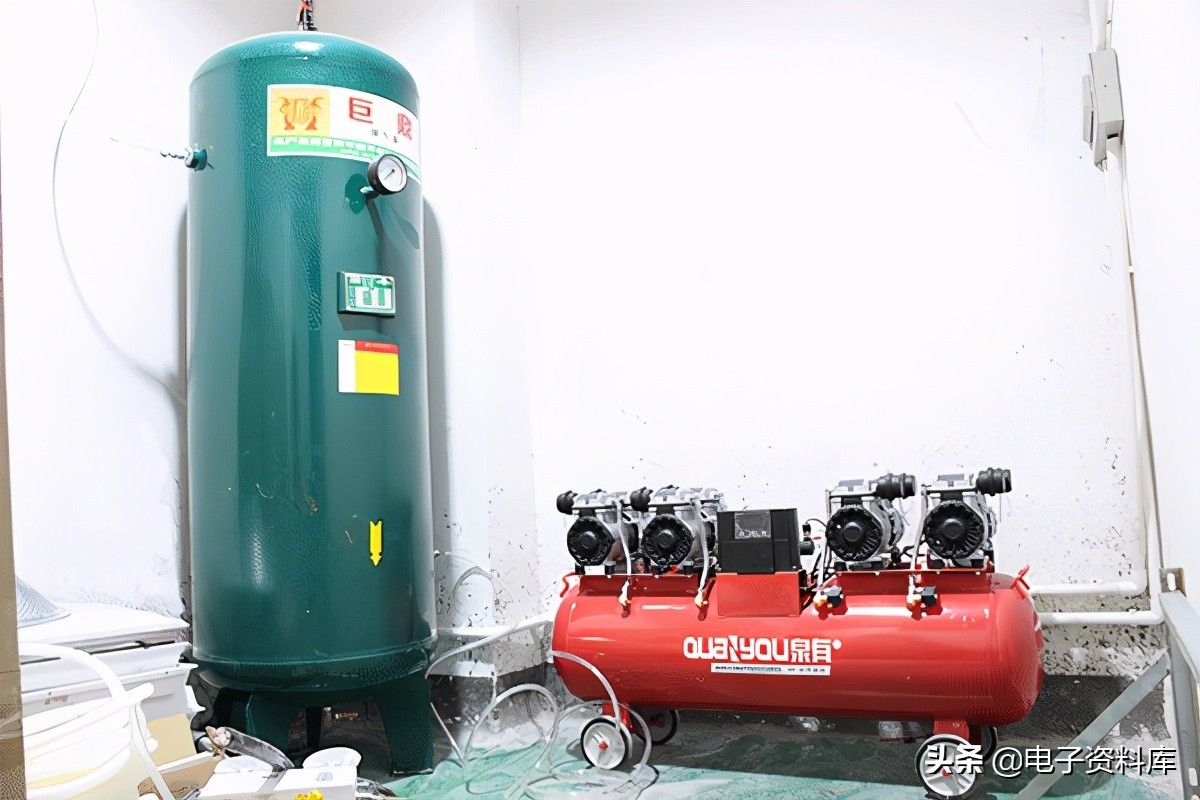

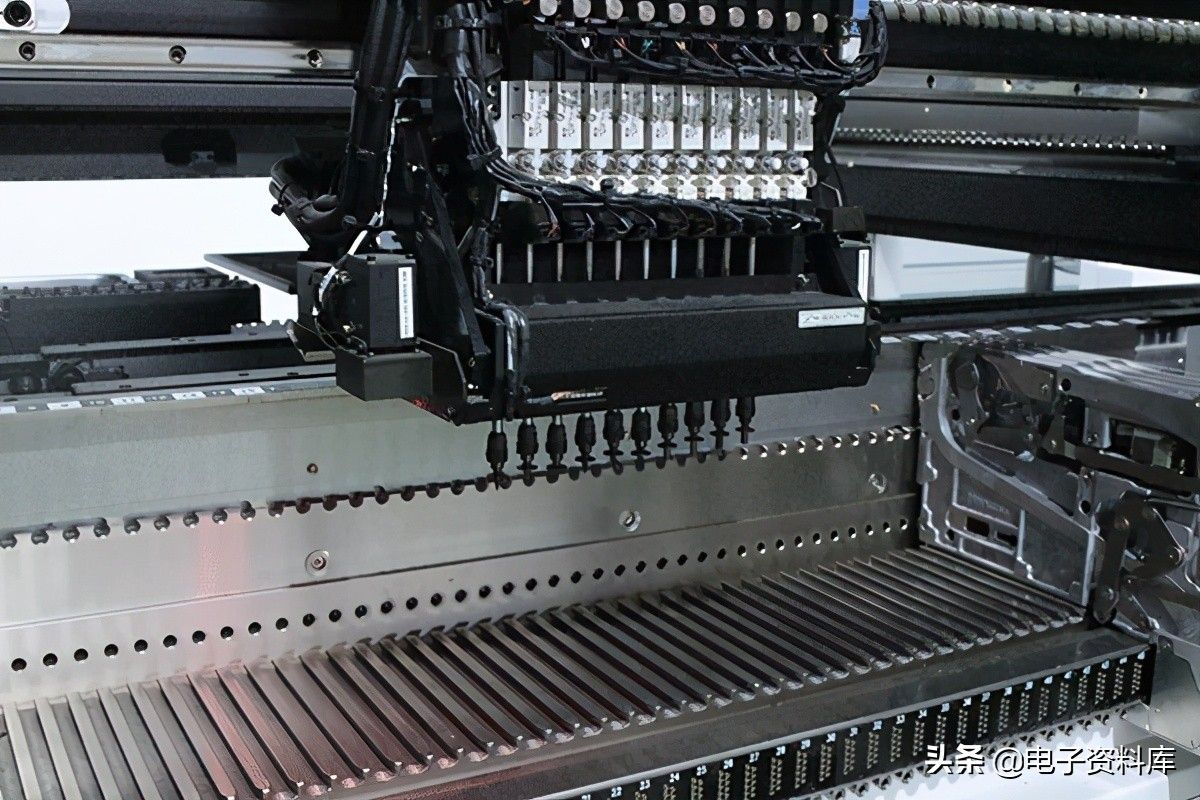

貼片機與真空壓縮機一起工作，它通過一個微小的噴嘴來拉動部件的后部，因此通常，您會看到機器中有幾十個噴嘴。

對于PCBA原型/小批量組裝來說，時間成本最高的工序是元器件的安裝/編程和調試，這就是為什么一個項目有啟動費，而單位焊接費從10個減少到50個的原因。

2.3加膠機

有時，PCB的兩邊都有元件，當一邊焊接時，另一邊的元件可能會脫落，特別是元件較重或較大時。加膠機將膠水涂在PCB板上，使元器件牢固地坐在PCB板上。這對波峰焊很重要，在波峰焊中，焊波的力可能會使較大的元件移位，或者對于雙面波峰焊或回流焊，以防止元件脫落。

3：回流焊

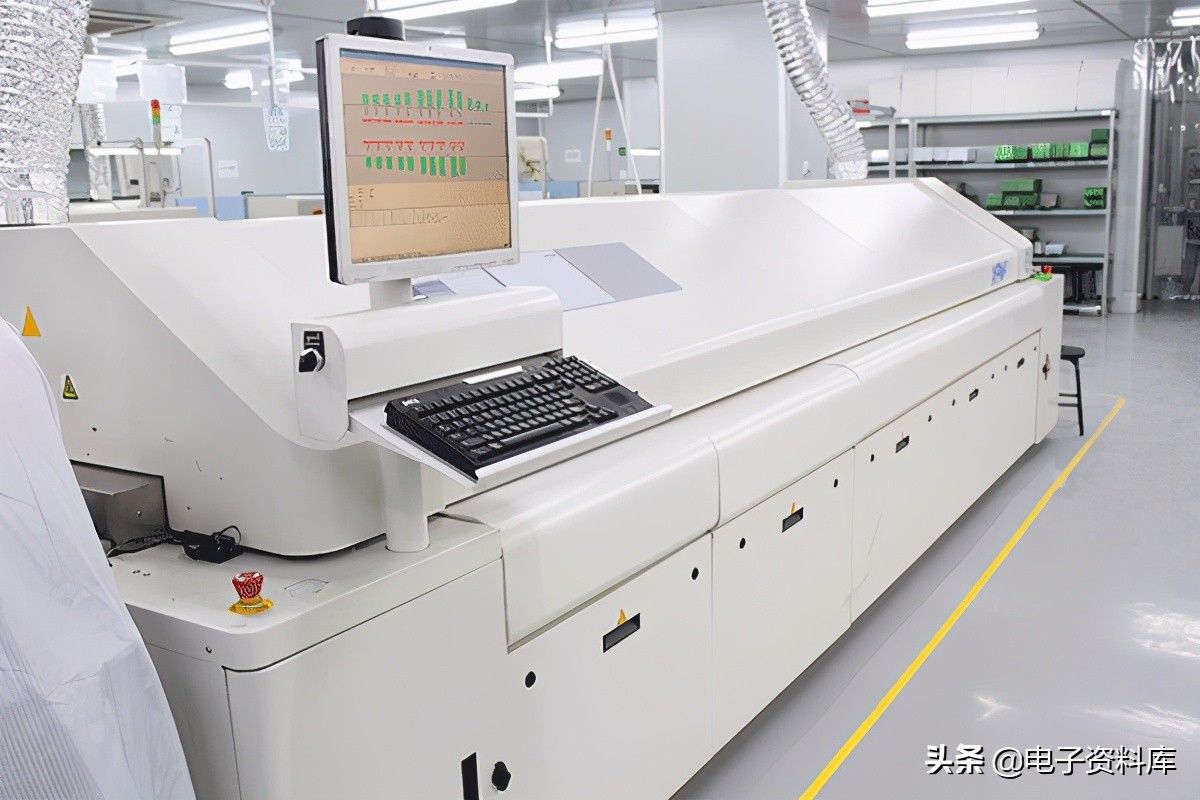

3.1回流焊爐

通常，對于表面貼裝元件，使用回流焊。將元件放在裸板上后，用這臺名為“回流焊爐”的機器加熱。

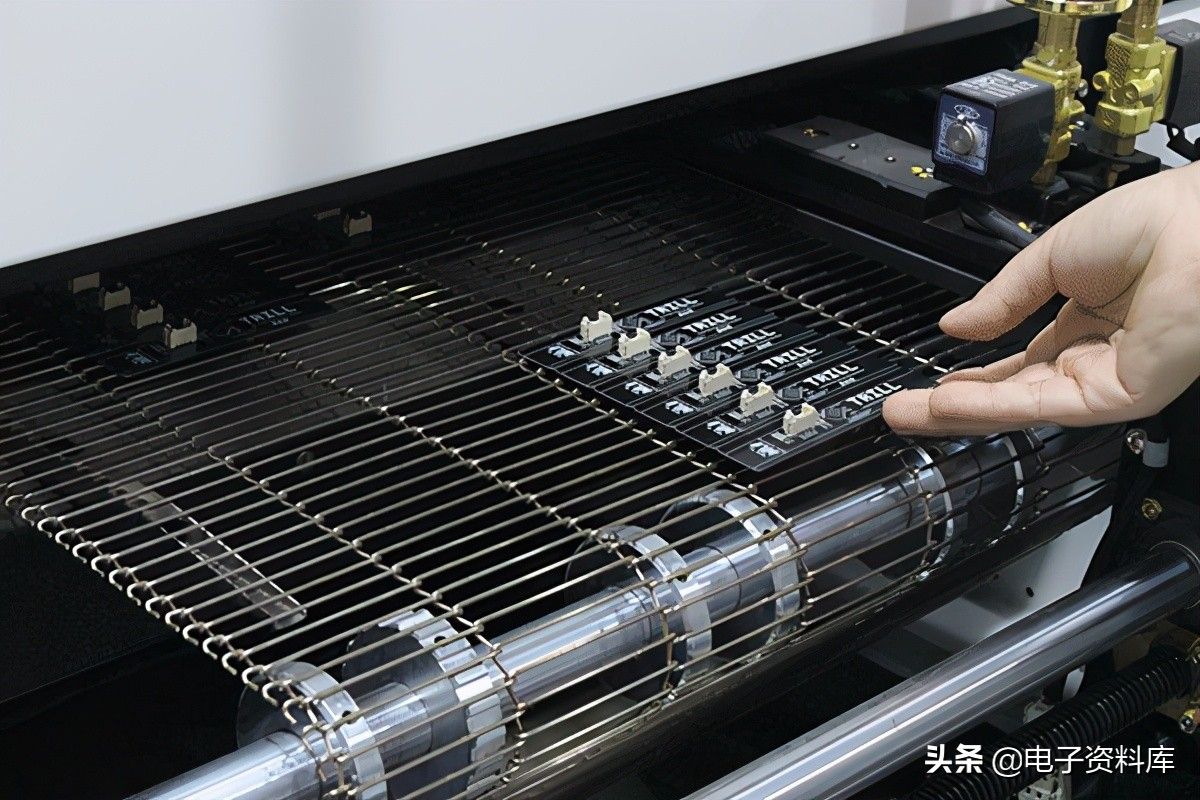

將放置元件的PCB板從一端放入機器，在雙軌傳送帶上，新放置元件的電路板通過回流焊爐的熱區和冷區（大部分SMT工廠是10個區），精確控制焊料的熔化和冷卻，以填充焊點，焊膏熔化后變硬，形成電連接。當PCBA板到達另一端時，連接變得牢固。

電路板從機器里出來時很熱，所以需要手套來拿。

3.2回流焊溫度曲線

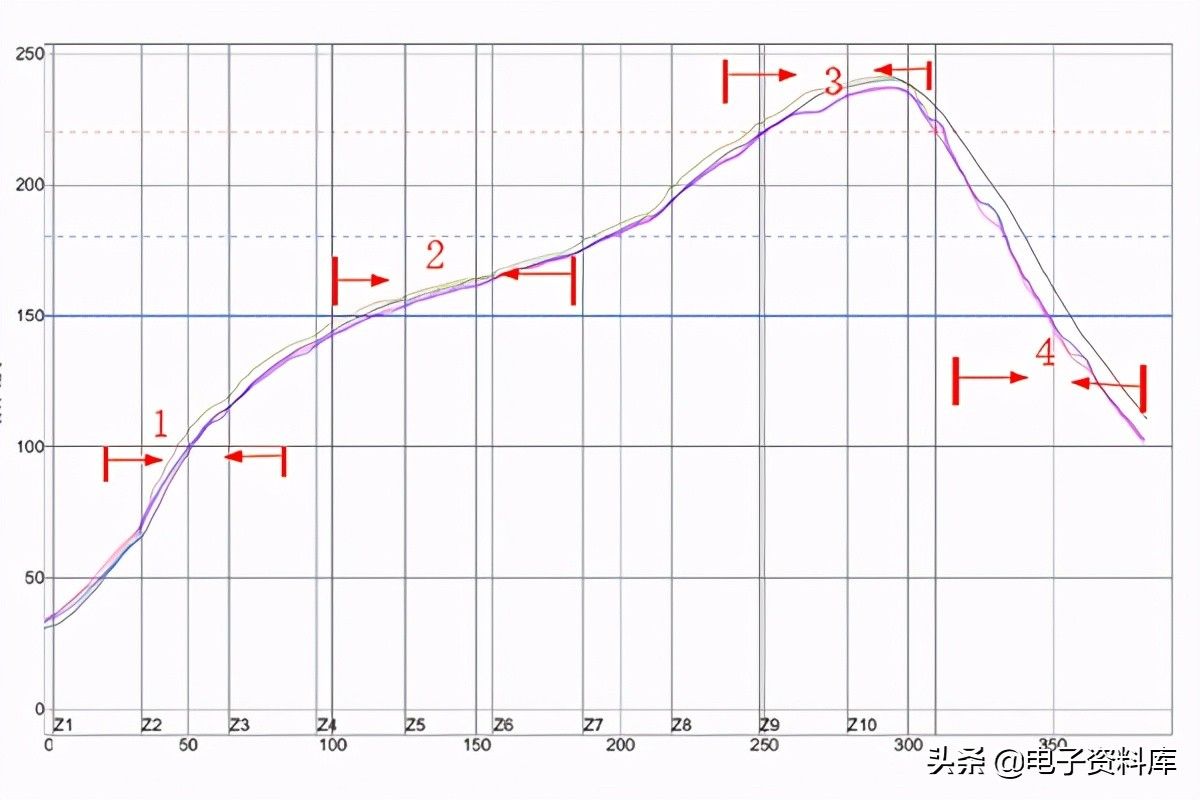

與回流焊相關的溫度曲線是確保零件正確連接的最重要參數。與再流焊溫度曲線相關的主要溫度變化可分為四個階段/區域（如下所示，以及隨后的圖片）。

預熱
恒定加熱
高溫焊接
冷卻

3.2.1 預熱

預熱區是為了揮發焊膏中較低的熔化溶劑。預熱區需要揮發溶劑，但必須控制升溫斜率。

3.2.2 恒定加熱

恒溫區的設置主要控制在錫膏供應商的參數和PCB的熱容量內。在這一階段，印刷電路板達到一個均勻的溫度，焊膏中的焊劑開始積極反應，從而增加了潤濕性。

3.2.3 高溫焊接

在這一區域，發生完全熔化和潤濕反應。該過程的這一部分也需要小心控制，以使溫度上升和下降的斜率不會使部件受到熱沖擊。該區的理想溫度和時間一般為220～260度，30s～60s。

3.2.4 冷卻

在冷卻過程中，溫度下降，焊料尖叫聲再次凝固。它對焊縫的最終結果起著關鍵作用。過慢的冷卻會使部件升高、焊點變暗或焊點不均勻，而快速冷卻會對部件造成熱沖擊。

溫度曲線的設置對于經驗豐富的SMT工程師來說是最重要的，有許多因素需要考慮，這取決于PCBA和組件，包括：

組件所能承受的最高溫度。例如，如果板上有ws2812，Makerfabs建議不超過220度，正如我們的建議：為什么WS2812 SK6812 SMT焊后出現故障 .
使用的焊膏。不同的面霜可能需要不同的溫度曲線。
組件最大尺寸/最大Pin腳數。例如，如果他們是一個大功率感應器，溫度需要更高，以確保錫膏完全融化。
PCB溫度規格
......

非常粗糙的溫度是：

區域	鉛（Sn63 Pb37）	無鉛（SAC305）
預熱	在60秒內達到150°C	60秒內達到150°C
浸泡	在120秒內從150°C到165°C	在120秒內從150°C到180°C
回流焊	峰值溫度225°C至235°C，保持20秒	峰值溫度245°C至255°C，保持15s
冷卻	-4°C/s或自由風冷	-4°C/s或自由風冷
